Lindemann820S：SACDプレーヤーの電源改善
以前Unidisk1.1のチューンングをご依頼いただいたお客様から、ドイツ製のSACDプレーヤのチューニングのご依頼をいただきました。
「音が薄い」とのことで、深みと豊かさを求めておられました。
予算の枠内でできる限り改善するようにご指示をいただきましたが、その結果、アナログ電源はすっかり作り直すことになりました。
１．アナログ電源の構成を見直し、第2世代電源、ＬＣＭ、ＣＰＭ、オーグラインターミネータを用いて入れ替える。

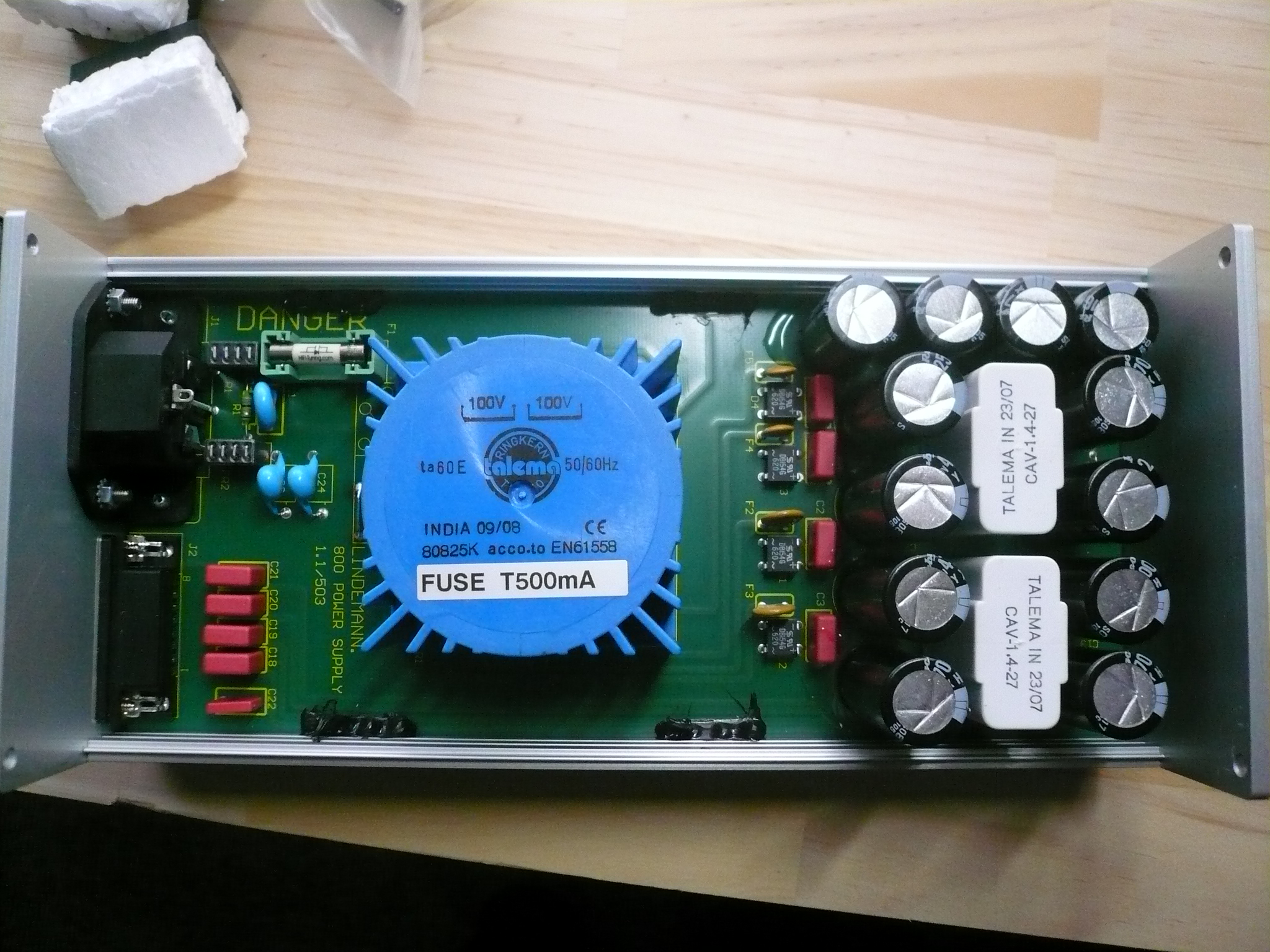

リンデマン820Sのアナログ電源は外部に専用のアルミケースに入れて別置きされています。

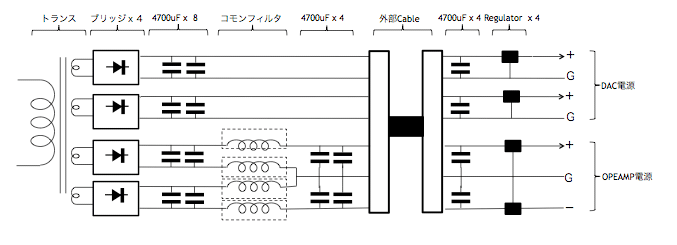

右がその写真と回路図（略図）です。
回路図の上半分がDAC用のアナログ回路（２回路）で、下半分がオペアンプ用の両振り電源です。この電源はトランスの2回路を使ってそれぞれに整流し、最終段で組み合わされてプラス・マイナスの両振り電源に構成されています。それぞれブリッジダイオードを出てから4700uFx2で平滑され、コモンフィルターを介してさらに4700uFx2を通されてから外部にケーブルに出力されています。その直流はSACD本体に入ってからも4700uFのコンデンサを経てからレギュレータ回路に入っています。プラス側だけでレギュレータまでの間に23500uFもの平滑コンデンサが入れられていました。0.5Aの負荷電流にこの容量は過大と思われました。
|
|
|
|

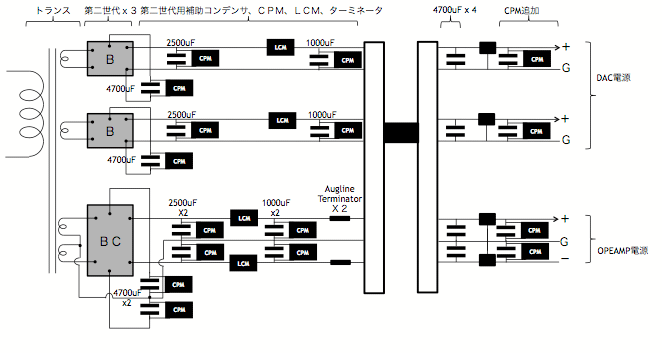

右が改修後の回路略図です。
オペアンプ用の電源は上に書いたように直流２回路でしたが、それだと部品点数が増えて場所を食うのでＢＣシリーズを
使って最初から両振りに纏めました。よってブリッジ４個＝＞第二世代電源３個に実装替えしました。
コンデンサはメインコンデンサを2500uFとし、補助コンデンサを4700uFとしています。
また、全てのコンデンサにパラにＣＰＭを入れ、かつライン途中にはＬＣＭとオーグ
ラインターミネータを入れています。最終段のコンデンサは1000uFとしました。

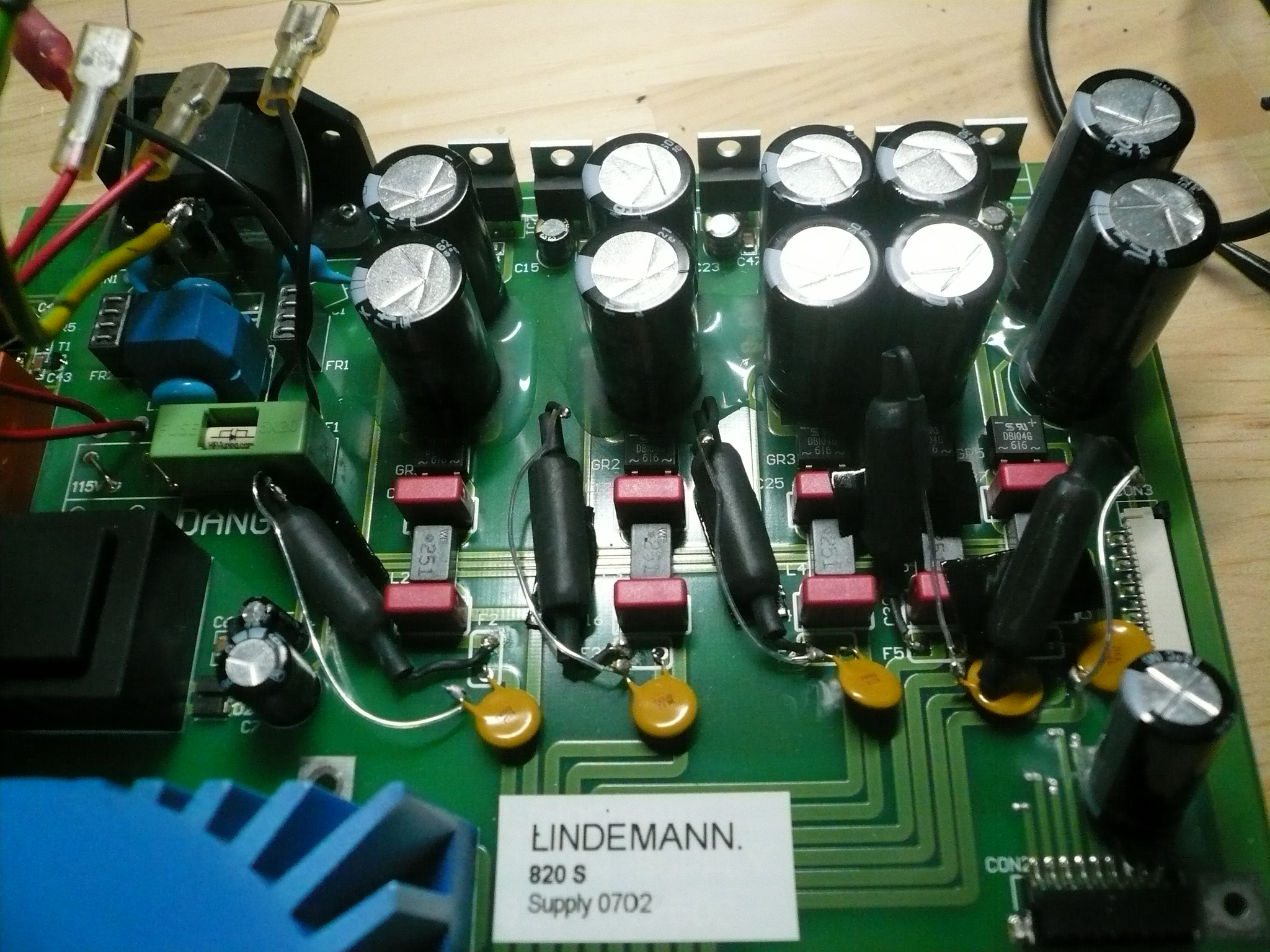

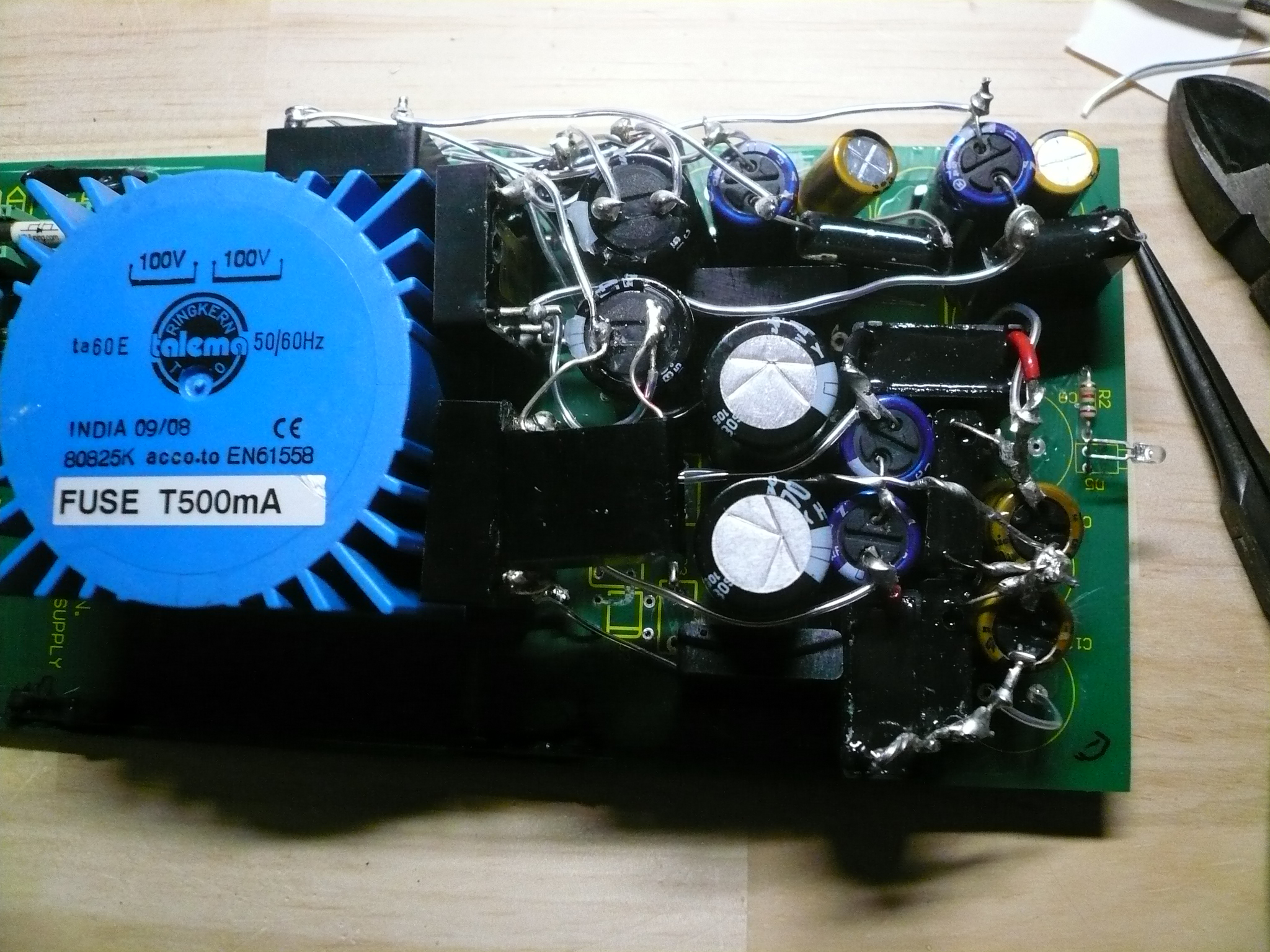

基本的に基板の上面に実装しましたが、面積が狭くてそれだけでは設置しきれず、
基板裏面にも部品を配置しています。
アルミケースの高さに結構余裕があったのでラッキーでした。

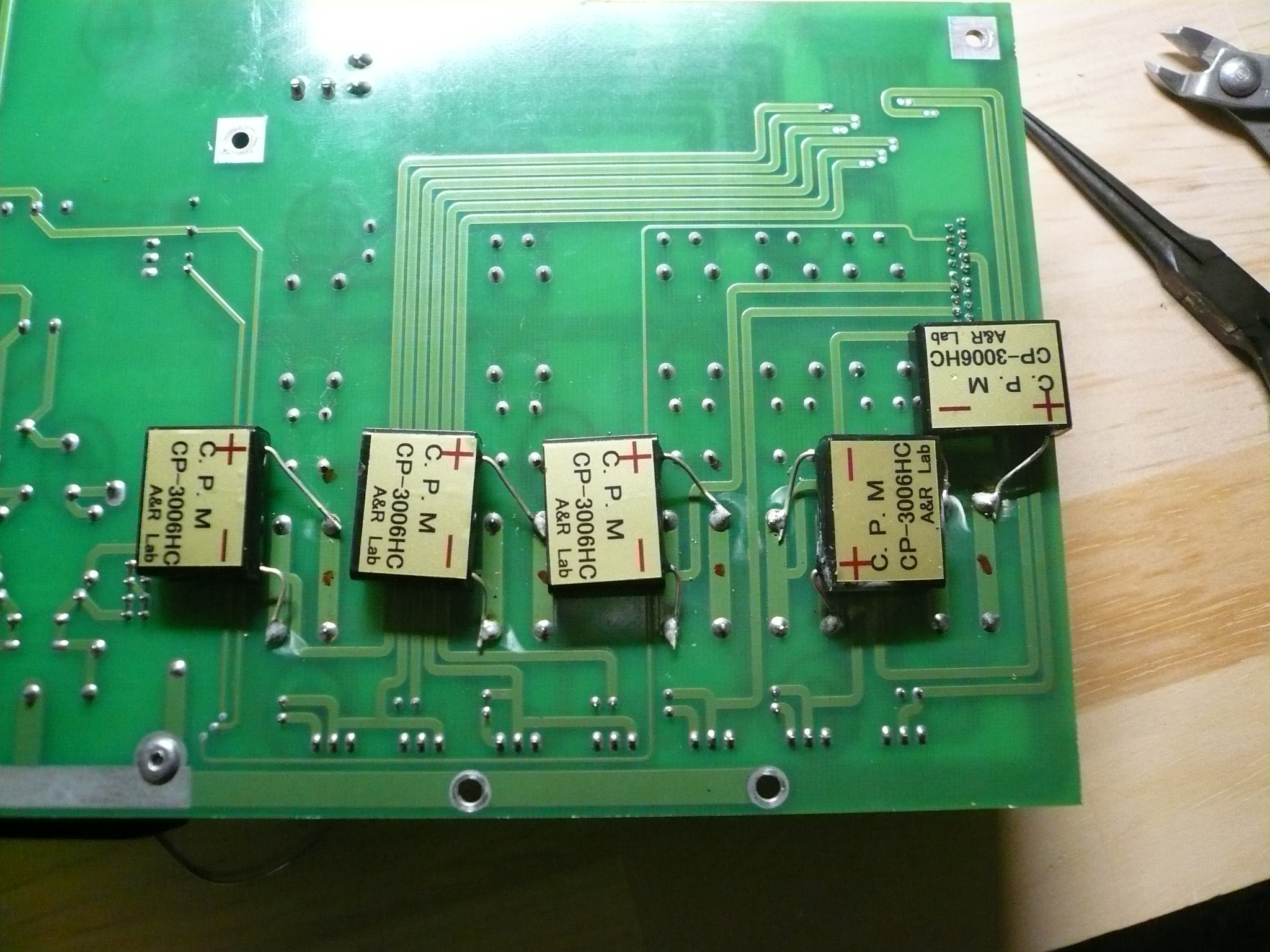

ＳＡＣＤ本体に入ってからはレギュレータの出口にＣＰＭを入れました。
|
|
|
|
2．デジタル電源にはＣＰＭ、オーグラインターミネータを実装する。
デジタル回路の電源は５回路もありました。これらを全て第二世代電源にしていると
大掛かりになりすぎてしまうことから、コスパを優先して各回路にＣＰＭとオーグラインターミネータを実装しました。
また、ＳＡＣＤの出口のＸＬＲコネクタ部にもオーグラインターミネータを入れて静けさを
改善しています。
これらの改修を行った後のご感想をいただきましたのでそのまま記載します。
|
|
以下はお客様からいただいたご感想です。
オリジナルのリンデマン 820Sは、空間表現は広大でダイナミックなのですが、
薄っぺらな音がどうにも気に入らなかったのです。
チューニングから戻り早速試聴してみて、なめらかな厚みが出てきて確かに良くなりました。
ですが、Linn UNIDISK 1.1のチューニング後程の驚きは正直に言ってありませんでしたので、これから自分好みの音になるのかどうか一抹の不安の中、
夜間はPADのシステムエンハンサーをかけっぱなしにしてました。
音は、戻って5日目の昨晩より大分こなれていい感じになりました。
聴き慣れたお気に入りのディスクから、『これだよこれ』と思わず膝を叩き心の中で叫びました。
ズドドドドーンという重低音、繊細な弦の擦過音、艶かしくうごめく女性ボーカルの口元、
自分なりに腑に落ちる音です。やはり大掛かりな第二電源導入は相応のエイジングが必要と感じました。
これで音に気を取られず、やっと音楽を楽しめる段階に入りました。
