文京区の日高様 自作ＳＡＴＲＩヘッドホンアンプ：ＣＰＭ実装
いつもチューニングのご連絡をいただいております日高様より、自作Ｓａｔｒｉヘッドホンアンプ（バッテリー駆動）に
ＣＰＭを実装されたご評価をいただいております。
以下、ご紹介いたします。
CPMをポータブルヘッドホンアンプに搭載しました。
構成は、次の通り。
ｉＰｏｄのドックコネクターからラインアウトし、ＲＣＡで入力 →
ボリュームは１０ＫΩのＡカーブ（ＲＶ30ＹＧ）→アンプ基板がバクーンプロダクツのＫｉｔ１００２で入力バッファはＪＦＥＴプッシュプル
Ｓａｔｒｉ−ＩＣはＳＰＶ１．０＋５．１です。
抵抗は全てビシェイＶＳＲ。ＤＣサーボはバーブラウン製ＯＰＡ６２７ＢＰ。

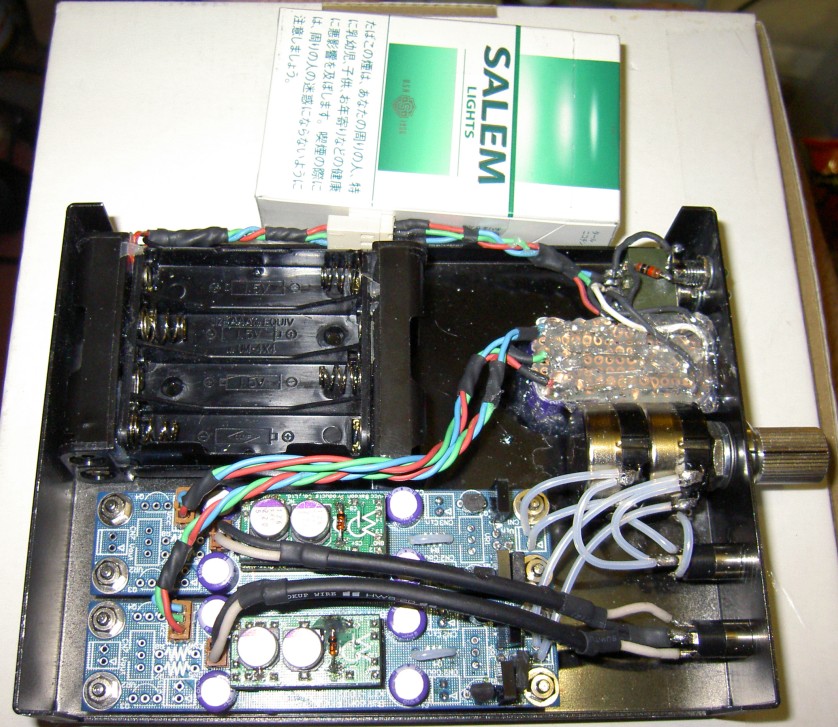

CPM実装前 |

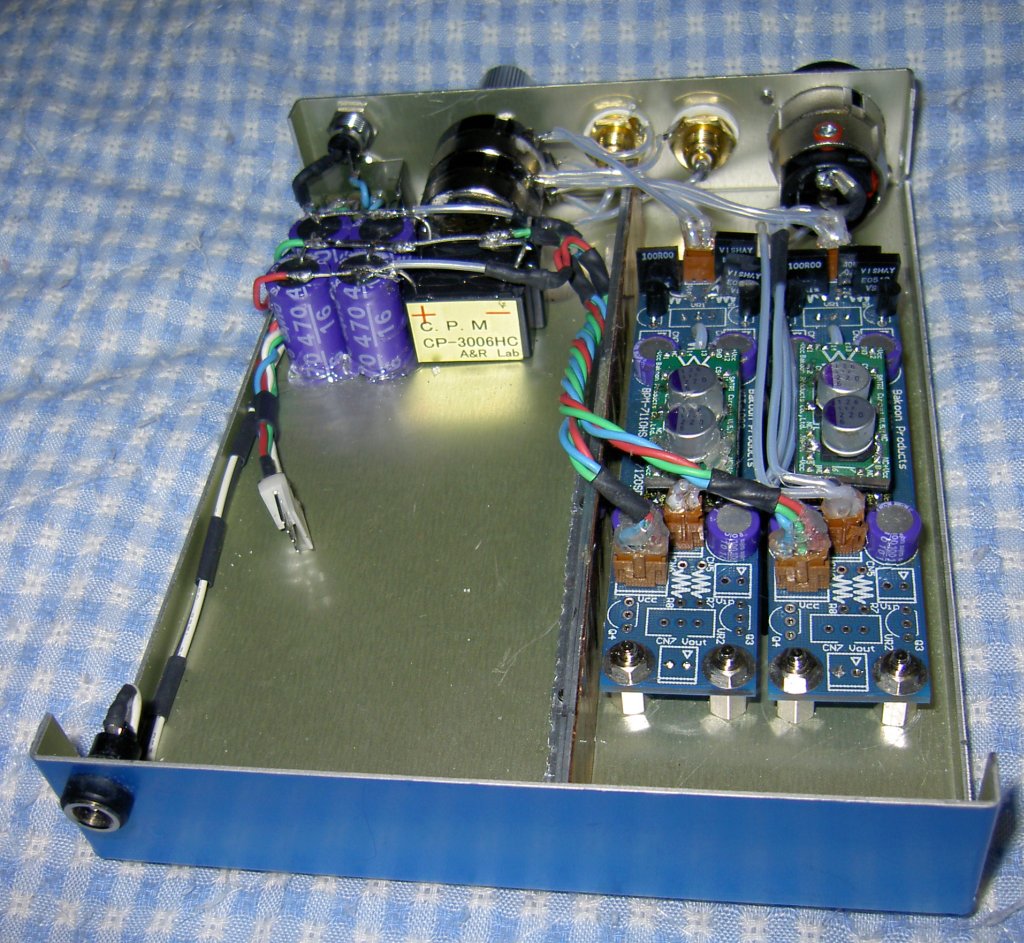

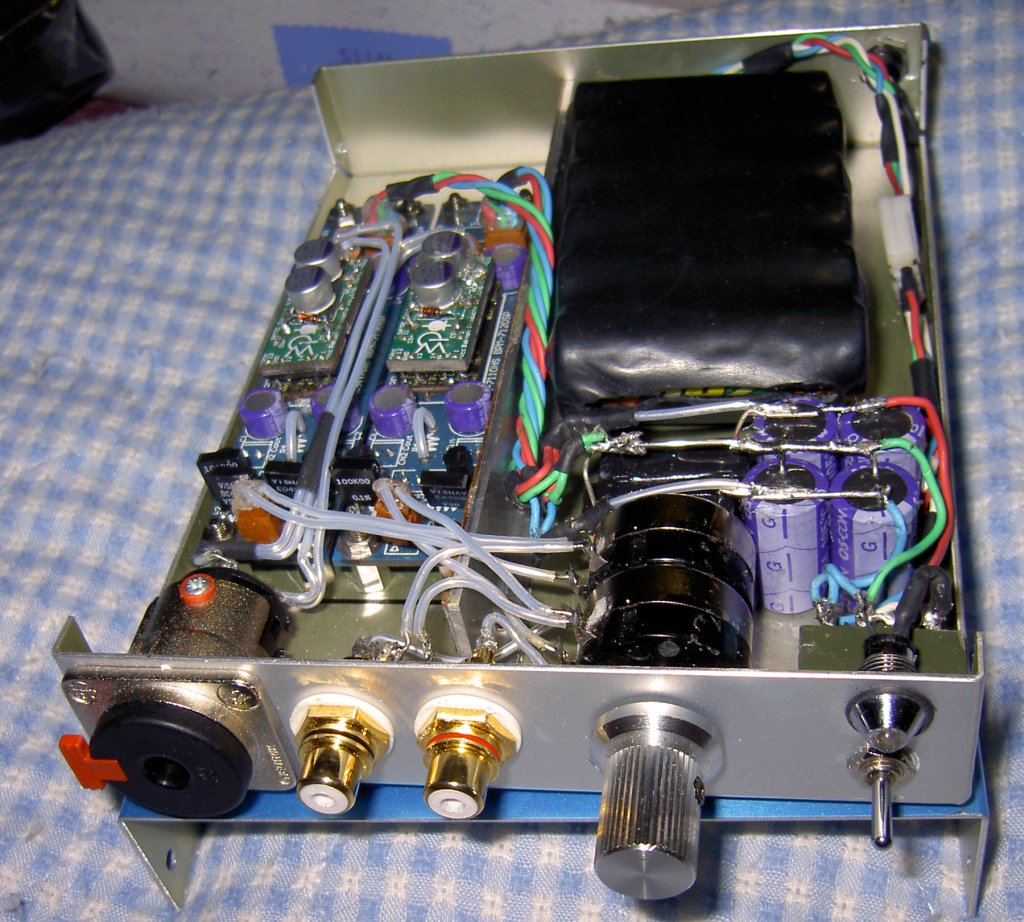

実装作業中 |
これで、Ｓａｔｒｉ−ＩＣの生ソース・電流反転駆動でヘッドホンをドライブしています。
電源は、単三ニッケル水素電池（２６００ｍＡｈ）を１２本使用し±７．２Ｖを作り、これにＯＳコン１６Ｖ４７０μＦ×４本と
ＣＰＭを経由してアンプ基板です。
出力バッファはＪＦＥＴプッシュプル＋バイポーラＴｒ２段直結プッシュプル・エミッタフォロワを作って当初は外付け回路としました。

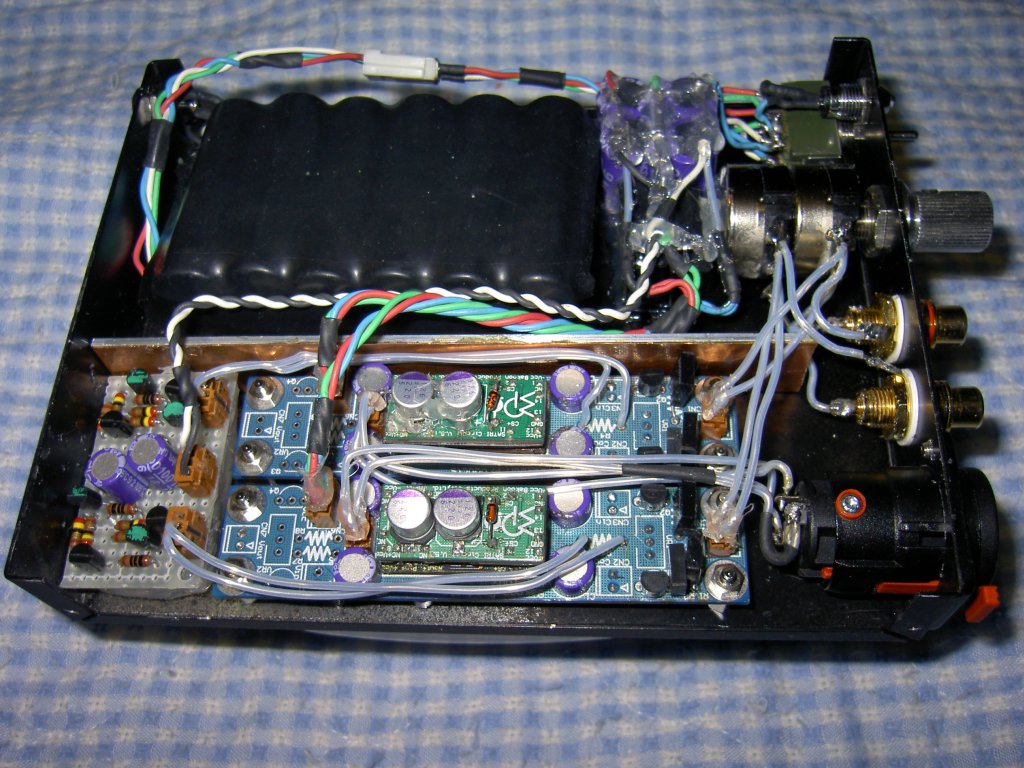

外部に出力バッファ | |
その後回路の効率を考え、Ｋｉｔ１００２アンプ基板の出力バッファ部分の配線パターンを全てカットし、基板の裏表にバイポーラと抵抗を実装しています。
これによってＳａｔｒｉ−ＩＣからのダイレクト駆動でも問題なくヘッドホンがドライブできました。
その相乗効果かＣＰＭの威力もさらに倍加してます。
 |

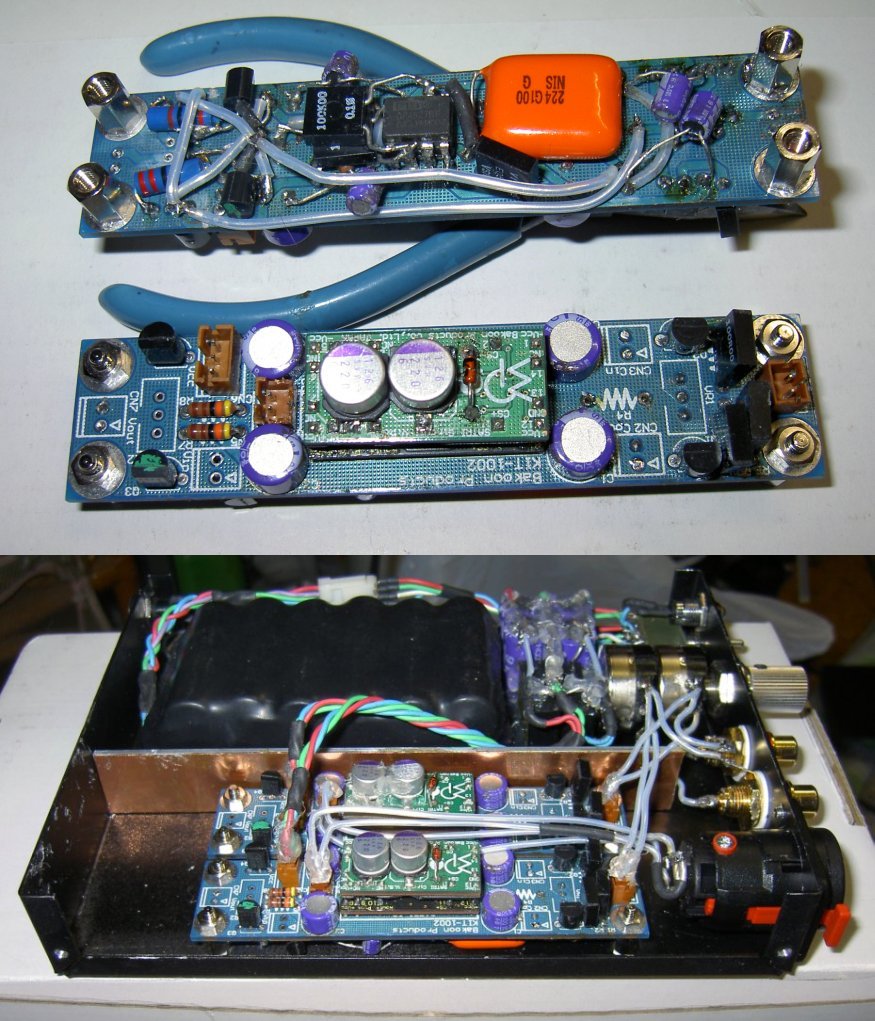

アンプ基盤裏面にバッファを内蔵 |
ヘッドホンは以下の４種を使用しています。
AKG K271S（密閉）
AKG K141S（セミオープン）
SONY / MDR-CD900ST（密閉）
AUDIO TECHNICA / ATH-W1000（密閉）
[ 感想 ]
電源が単三ニッケル水素だけに、ハッキリ言ってしまえばＣＰＭの効果は期待していませんでした。
電流反転駆動の音だけでもビックリだったので余計です。
ＣＰＭをヘッドホンアンプに搭載し試聴して激変でした。
まず、音全体が厚みが増したと言うか下から押し上げられている。
聞き取れなかった音が細部まで拾っている。
モニター系ヘッドホンが多いのでパイプオルガンなど低音がイマイチでしたが、
電流反転駆動とＣＰＭの効果で鼓膜ではなく脳が揺れそうなくらいの響きです。
それと、バッテリーの効率も違います。
今までは、電流反転駆動のためか満充電から３０％使ったくらいで音質が変化してきましたが、ＣＰＭを搭載してからは
満充電から６０％まで使用しても音質に変化がありません。
ＣＰＭがポンプ状態で強制的にニッケル水素から電源を吸い上げ、安定した供給を行っていると言った感じがします。
それが音にも現れているのではないかと。
そうなると、自宅のシステムに第二世代電源が多く使っているのでＣＰＭの効果は更に凄いのか！！！
しかし、使っている第二世代電源の数を考えるとＣＰＭを１４個は必要になる計算で資金調達しないと。
とりあえずは、ＣＰＭは電池電源にも効果絶大だったって事でした。
日高様
いつもながら素晴らしいチューニング記をいただきありがとうございます。
ＣＰＭは電子回路に発生する逆起電圧をキャンセルし、すべての素子、要素が抵抗なく駆動されるようにする効果があります。
この逆起電圧は直流であってもオーディオのように信号変化を伴う回路では必ず発生しています。このためバッテリー駆動であっても
その効果は間違いなくあります。
むしろ電池電源はシリーズ電源より内部抵抗が大きいですしレギュレーションもよくありませんから、より逆起電圧に対しては弱い傾向があり、
その分ＣＰＭの効果はより大きく出ると思います。
電源がきれいになることが要因と思いますが、電池の効率が上がることも思わぬ効果ですね。
これからもよろしくお願い致します。
[2008/01/14]
(Pract記)
