DOT23のDAC2.7への取り付け例

DOT23のDAC2.7への取り付け例

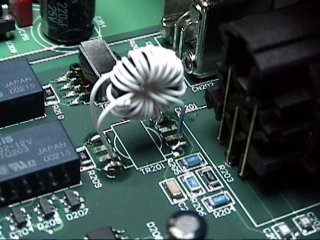

この写真は、DOT23をDAC2.7のバランス入力回路に実装した例です。
DAC2.7にもとから入っているDOTを外し、代わりにDOT23を入れたものですが、
この場合の配線は青線が外側で白線がDAC内側です。赤線は使いません。
この取り付けはTSUNAMIさんが実施されたもので、写真も送っていただきました。

このトランスは、2種類のインピーダンスに対応しておりますので、もしかしたら周辺の4個の抵抗は外した方がいいのかも知れません。基本的には白線を内部回路側とし、SPDIF(75Ω)の配線ラインには赤線で接続し、AES/EBU(110Ω)の配線ラインには青線で接続する・・という使い方をします。
DOT23実装写真
